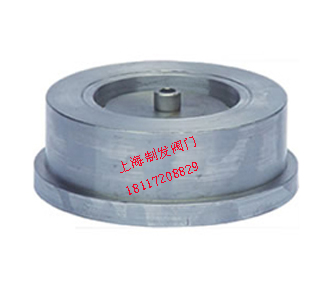

產品名稱：H71H/W對夾升降式止回閥
產品標簽：止回閥,對夾升降式止回閥
更新時間：2019/5/26 9:11:13
上一個產品： HH49X微阻緩閉蝶式止回閥
下一個產品：H64Y美標旋啟式電站止回閥
在線客服：
在線訂購：在線訂購
產品詳情
H71H/W對夾升降式止回閥產品概述：
H71H、H71W 型 PN10~PN40 對夾升降式止回閥由閥體、閥瓣、彈簧等組成，水平或垂直安裝于管路系統，防止介質倒流。
H71H/W對夾升降式止回閥產品特點
1、具有結構短、體積小、質量輕
2、閥瓣關閉快速，水錘壓力小
3、流道通暢，流體阻力�。粍幼黛`敏，密封性能好
H71H/W對夾升降式止回閥性能參數
型號 |
公稱通徑 |
試驗壓力 |
工作溫度 |
適用溫度 |
|
殼體 |
密封 |
||||
H71H-16Q |
1.6 |
2.4 |
1.76 |
≤235℃ |
水、蒸氣、油品等 |
H71H-25Q |
2.5 |
3.75 |
2.75 |
≤235℃ |
|
H71W-25H |
≤300℃ |
||||
H71W-25P |
≤200℃ |
硝酸等腐蝕性介質 |
|||
H71W-40H |
4.0 |
6.0 |
4.4 |
≤300℃ |
|
H71W-40P |
≤200℃ |
水、蒸氣 |
|||

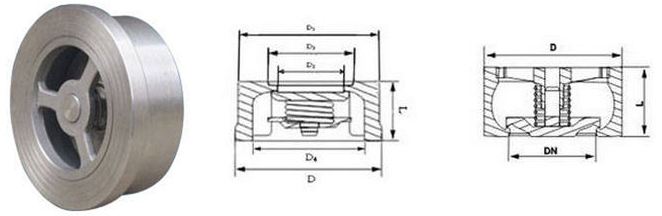

H71H/W對夾升降式止回閥主要外形尺寸
公稱通徑 DN(mm) |
L |
D |
||
1.6 |
2.5 |
4．0 |
||
15 |
25 |
48 |
48 |
48 |
20 |
31.5 |
58 |
58 |
58 |
25 |
35.5 |
68 |
68 |
68 |
32 |
40 |
80 |
80 |
80 |
40 |
45 |
90 |
90 |
90 |
50 |
56 |
105 |
105 |
105 |
65 |
63 |
125 |
125 |
125 |
80 |
71 |
140 |
140 |
140 |
100 |
80 |
160 |
165 |
165 |
125 |
110 |
190 |
195 |
195 |
150 |
125 |
215 |
225 |
225 |
200 |
160 |
270 |
285 |
290 |
250 |
200 |
330 |
340 |
350 |
300 |
250 |
385 |
400 |
415 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
