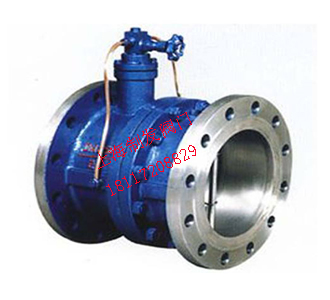

產品名稱：ZHYH46H/W微阻緩閉蝶式止回閥
產品標簽：止回閥,微阻緩閉蝶式止回閥
更新時間：2019/5/26 8:48:43
上一個產品： CVKR靜音式止回閥
下一個產品：H42H/W不銹鋼立式止回閥
在線客服：
在線訂購：在線訂購
產品詳情
ZHYH46H/W微阻緩閉蝶式止回閥產品概述：
ZHYH46H/W型緩閉蝶形止回閥可用在清水、污水、海水等介質的供排水管道上既能防止介質的倒流又能有效地限制破壞性水錘保證管線的安全使用。該閥結構新穎、體各小、密封可靠、啟瑚平穩、耐磨損、使用壽命長、油壓緩胡不受介質影響、流阻小、應用范圍廣并且有較好的節能效果。
ZHYH46H/W微阻緩閉蝶式止回閥主要零件材料
型 號 |
閥體、蝶板 |
閥桿、活塞、缸套 |
閥座 |
彈簧 |
ZHYH46H/W-16/25/40CP |
碳鋼、不銹鋼 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
ZHYH46H/W微阻緩閉蝶式止回閥主要技術參數
型號 |
公稱壓力 |
試驗壓力Ps(MPa) |
工作溫度 |
適用介質 |
|
殼體 |
密 封 |
||||
ZHYH46H/W-16/25/40CP |
1.6 |
2.4 |
1.76 |
≤120 |
清水 |
2.5 |
3.75 |
2.75 |
|||
4.0 |
6.0 |
4.4 |
|||

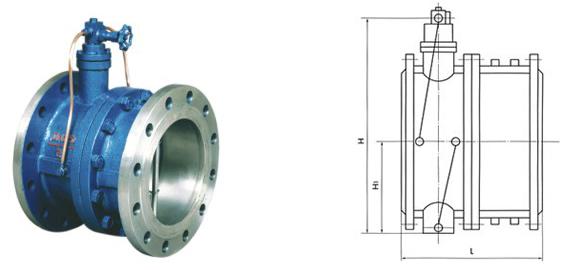

ZHYH46H/W微阻緩閉蝶式止回閥主要外形尺寸
公稱通徑DN(mm) |
L |
H |
H1 |
100 |
240 |
280 |
115 |
125 |
260 |
290 |
142 |
150 |
275 |
310 |
172 |
200 |
305 |
350 |
210 |
250 |
340 |
415 |
240 |
300 |
370 |
450 |
264 |
350 |
400 |
480 |
294 |
400 |
435 |
550 |
324 |
450 |
470 |
585 |
351 |
500 |
500 |
640 |
379 |
600 |
560 |
720 |
434 |
700 |
620 |
750 |
491 |
800 |
680 |
792 |
549 |
900 |
740 |
900 |
600 |
1000 |
800 |
975 |
655 |
1200 |
920 |
1140 |
770 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
