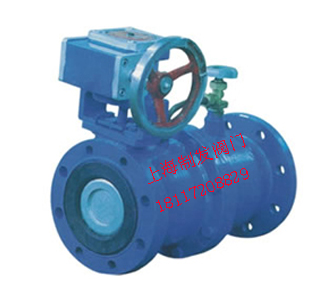

產品名稱：HDW41X多功能無聲止回閥
產品標簽：止回閥，多功能無聲止回閥
更新時間：2019/5/25 17:02:56
上一個產品： HQ41X滑道滾球式止回閥
下一個產品：CVKR靜音式止回閥
在線客服：
在線訂購：在線訂購
產品詳情
HDW41X多功能無聲止回閥產品概述：
HDW41X型多功能無聲止回閥主要用于高層建筑，加壓輸水泵的出水口處，水泵開啟時閥門自動緩慢開啟；水泵停止時，實現速閉，緩閉兩階段關閉，能夠徹底消除水錘。
HDW41X多功能無聲止回閥產品特點
1、可取代水泵出口處的蝶閥，閘閥等，屬一體多用閥
2、無震動，無噪音，性能穩定，安全可靠
3、體形小，重量輕，結構簡單
4、密封效果好，耐摩擦，適用壽命長
HDW41X 多功能無聲止回閥性能參數
型號 |
HDW41X-10 |
HDW41X-16 |
HDW41X-25 |
|
公稱壓力（MPa） |
1.0 |
1.6 |
2.5 |
|
公稱通徑 |
50～250 |
|||
zui高工作壓力（MPa） |
1.0 |
1.6 |
2.5 |
|
密封試驗壓力（MPa） |
1.0 |
1.6 |
2.5 |
|
閥體試驗壓力（MPa） |
1.5 |
2.5 |
3.75 |
|
主要零件材料 |
閥體 |
鑄鐵、鑄鋼、不銹鋼 |
||
閥瓣 |
天然橡膠75％、不銹鋼 |
|||
活塞 |
不銹鋼 |
|||
微量調節閥 |
壓鑄黃銅 |
|||
【HDW41X 多功能無聲止回閥-主要外形尺寸】
公稱通徑 |
安裝方式 |
閥長L(mm) |
管螺及法蘭直徑 |
開啟高度H(mm) |
螺栓孔中心距 |
螺栓孔數直徑 |
重量 kg |
50 |
法蘭連接 |
230 |
160 |
210 |
125 |
4-18 |
16 |
65 |
290 |
180 |
250 |
145 |
4-18 |
24 |
|
80 |
310 |
195 |
290 |
160 |
8-18 |
35 |
|
100 |
350 |
215 |
320 |
180 |
8-18 |
50 |
|
125 |
400 |
245 |
380 |
210 |
8-18 |
72 |
|
150 |
480 |
280 |
420 |
240 |
8-18 |
98 |
|
200 |
533 |
335 |
500 |
295 |
12-23 |
150 |
|
250 |
622 |
405 |
580 |
355 |
12-25 |
230 |
|
300 |
698 |
460 |
730 |
410 |
12-25 |
390 |
|
350 |
787 |
520 |
830 |
470 |
16-25 |
500 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
