J41T法蘭鑄鐵截止閥廣泛應用于市政建設、農田水利、火力發電、石油化工、冶金礦山、消防環保、食41T品、航運、醫藥和輕紡等各個領域。

J41T法蘭鑄鐵截止閥主要零件材料

零件名稱：	J41T-16	J41W-10
閥體,閥蓋,手輪	灰鑄鐵	灰鑄鐵
閥桿	碳鋼	碳鋼
密封圈	黃銅,不銹鋼	灰鑄鐵

法蘭鑄鐵截止閥相關性能規范

型　 號	J41T-16	J41W-10
公稱壓力	1.6	1.6
強度試驗(水) Mpa	2.4	2.4
密封試驗(水) Mpa	1.8	1.8
適用介質	水,蒸汽	油品
適用溫度 ℃	≤120	≤160

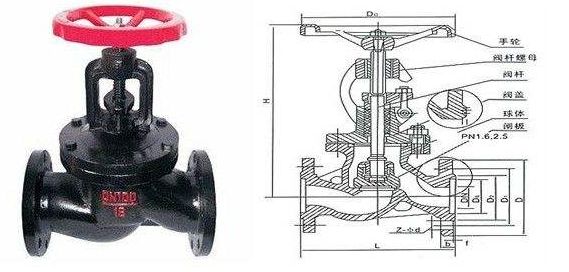

主要外形尺寸(法蘭尺寸按 JB78 PN1.6MPa規定)

型號	公稱通徑DN(mm)	尺寸
		L	D	D1	D2	b-f	Z-Φd	H	Do
J41T-16 J41W-10 J41H-16 J41X-10	15	120	95	65	45	14-2	4-14	113	80
	20	150	105	75	55	16-2	4-14	113	80
	25	160	115	85	65	16-2	4-14	125	80
	32	180	135	100	78	18-2	4-18	145	100
	40	200	1451	110	85	18-3	4-18	180	130
	50	230	60	125	100	20-3	4-18	200	130
	65	290	180	145	120	20-3	4-18	205	150
J41T-16 J41W-10 J41H-16 J41X-10 中部法蘭	65	290	180	145	120	22-3	4-18	310	150
	80	310	195	160	135	24-3	8-18	350	240
	100	350	215	181	155	26-3	8-18	365	240
	125	400	245	210	185	26-3	8-18	430	300
	150	480	280	240	210	28-3	8-23	450	300
	200	600	335	295	265	30-3	12-23	556	300

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
